輻射源和過濾系統
試驗箱體應由酣腐蝕材料制成，其內裝置包括有法光系統的輻射攝、樣極架等。
1. 輻射源和過濾系統

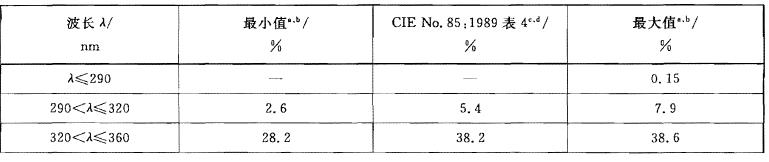

輻射源自一個或多個缸紅組成，它們產生的輻射經過濾光系統過濾，使輻照度在樣板架平面的相對
無語能撞分布與太囂的紫外光和可見光輻射近似〈方法1) 或與通過3 mm 窗現璃濾過的太陸縈外光和可見光輻射近似,。用百分數的形式表示占290 nm,..._. 400 nm 跑回內總輻射。




300 nm----400 nm 之間的平均輻黑度為50 W /mz '"'-'162 W /m ，或在340 nm 處為l. 1 ，存/曠~
3.6 W/m2 ( 方法2)0
注1 :高級照度試驗已被證實對幾種替李↓是有效的，例如z 汽車內飾件。當進持高幅照度試驗時，建仔細拉布性能是杏盹輻照度的錢性變化。在其他黯試參數〈黑標準溫度、黑板溫度、箱體撤度、捂對濕皮〉不變時，可以比較不閏輯照度下得到的結果。
注2: 撞薦費量并報告在300 nm,...._, 800 nm 之前的實際輻照皮Eo 在非連樓運衍的例子中〈兌9. 功，這個值包括籍體內壁員挺挺i 翻試樣板我齒的輻射。
注3: 上團所用的用于根據寬頻帶(300 nm'""-'400 nm) 的韜熙度來計算窄頗帶(340 nm 或420 nm) 幅照度的贊換因子是敢不同濾光體系的平均倍。這種轉換囂子的具體值通常由生產商提供ω到達試樣表面任何一點的輻照度E 的變化應不超過到達整個商上輻照皮算求平均宙的士10% 。
蓋好運行過程中產生的臭氧不允許進入翻試箱體，應單猿排出。如果做不到這一點，試板應每隔一段時為了進一步加速老化，如果對于特定受試涂層的性能與自然噸候老化的相關性是巴知的，則可由相關方商定使用各種不同于上述相關先譜能量分布和輻照度條件。這樣可以通過增加輔照度或通過規定的方法移向短波終端光譜能量分布的波段，縮短波長來實現進一步加速老化。有關不同于此方法說明的，均要在報告中注明。部燈和濾光器的老化會導致運行過程中相對光譜能量分布的變化和幫照度的薛{珉，更新濾光器使光潛能量分布及輻照震保排恒定。也可以參考設備制造商的說明書來調整設備使輻照度保持恒定。
